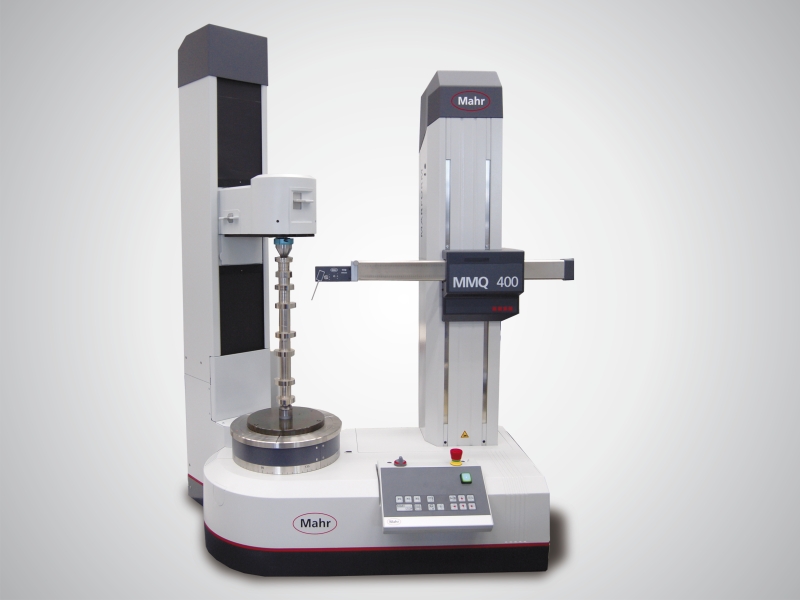

MarForm MMQ 400圆度圆柱状测量仪

MarForm MMQ 400圆度圆柱状测量仪

MarForm--MMQ_400-2--BI--WL-Nockenwelle--800x600--72dpi

MarForm MMQ 400,适用于按照DIN ISO 1101标准进行大批量工件的测量评估。
Z和X方向的高精度测量轴使各种形状的测量任务成为可能。各种不同版本的MarForm MMQ 400可用于测量
  • 高精度工件
  • 长工件
  • 大型和重的工件
  • 适用于
  • 生产车间或精度测量室

    MarForm MMQ400 具有不同的模块,可根据您的要求进行优化组装:

  • 电动以及手动调心调平工作台
  • 垂直轴(Z)具有900mm,500mm或350mm的测量长度
  • 水平轴(X)具有180 mm 或280 mm的测量长度,在X和Z轴配有光栅尺。对测量点的精确、可重复定位可降低对测量的影响
  • 手动或全自动探头具有灵敏的测量回路,高线性和低测力
  • 指定轮廓的快速测量配有路径控制

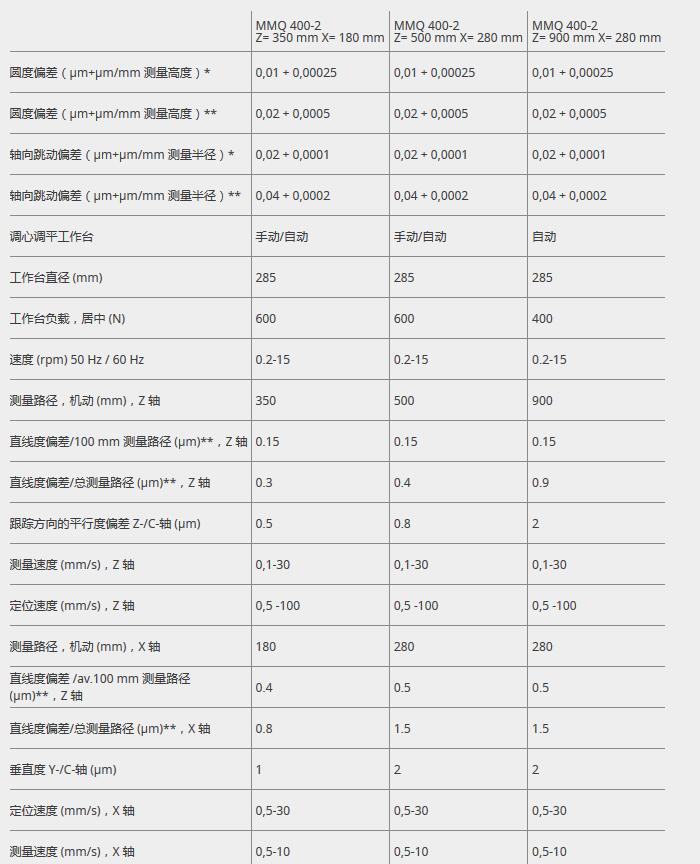

技术参数:

MMQ-400-J

设备配置:

MarForm MMQ 400-2 有七种不同版本,可满足您的不同要求,是所有任务的理想选择:

  • 配备机动或手动调心调平工作台,
  • 垂直轴 (Z) 有 500 mm 或 900 mm 测量长度,水平轴 (X) 有 280 mm 测量长度,或
  • 垂直轴 (Z) 有 350 mm 测量长度,水平轴 (X) 有 180 mm 测量长度
  • 借助线性轴 X 和 Z 中的数字路径测量系统,可提供最佳的测量可重复性
  • 选配机动尾座

MarForm MMQ 400-2 提供带手动调心调平工作台的半自动测量站型号和配备机动调心调平工作台与 T7W 测头的全自动测量站型号,是无操作员干预对零件进行精密测量的理想选择。
T7W 测头有一个机动旋转轴,让您可以逐渐将测头移到任意接触位置。它可用于测量柱形表面和端面。另外,作为零位置测头,T7W 也可自动在内外尺寸测量或上下端面测量之间切换,无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用机动旋转轴您也可创建多点测杆#96 如带多个接触元素的测杆#96 让您能够在一次测量中切换多个探针球几何形状。
结合检查形位公差与监控粗糙度参数。利用 MarForm MMQ 400-2 在记录典型粗糙度参数,如 Ra 和 Rz 的同时对工件进行形状测试,无需更换测量站时重新固定工件。这是通过机动化、程序控制的红宝石球状测头与粗糙度测头 PHT 6-350 切换完成的。无需操作员干预,而且相关测头将自动从垂直触点移到水平位置。这是使用 T7W 形状测试仪的机动旋转轴完成的,该轴以 1° 的增量定位测头。

可选附件:

  • 粗糙度测量
  • 红宝石球状测头与粗糙度测头 PHT 6-350 之间的切换
  • 使用 MarWin 评估软件进行活塞测试
  • 利用 MarWin 进行轴扭转测试和分析
  • 凸轮轮廓测试
  • 利用轮廓数据进行杆到杆的变量分析
  • 轮廓测量和评定
  • 路径控制 (MCPC)
  • 形状评定
  • 震动速率分析
  • 主圆度波纹度 (MBN 10455)
