马尔MarSurf XC 20 mit PCV 200 轮廓测量仪

MarSurf XC 20 mit PCV 200 轮廓测量仪

MarSurf--BI--XCR_20--PCV200--GD25--800x600--72dpi


轮廓测量的国际基准

MarSurf XC 20 被公认为轮廓评估的终极产品。开始于 30 年前的 Konturograph 产品 - 由驱动装置和 X-/Y-记录仪构成 #96 现已通过一流的技术发展为顶级质量的轮廓测量系统。微调的设备配置可提供卓越的性能标准。驱动装置和测量立柱通过可靠的测量和评估软件进行控制和定位。
  • 可以显示用户提示
  • 交互控制元素支持评估和自动例行程序
  • 使用双探针测头测量上下轮廓;也可对两个轮廓进行相对评估
  • 剖面图像,可评估各剖面的不同参数
  • 可对孔或陡峭对象等障碍进行分段测量
  • 支持导入和导出 dxf 文件以对比设定点/实际值
  • PCV 200 驱动装置采用专利的测杆安装方式,无需工具即可完成可重复性测杆更换
  • 专利测头系统,提高测量站灵活性
  • 手动可变扫描力,同样提高灵活性
  • 使用直线和圆弧合成标称轮廓
  • 方便比较标称和实际轮廓 可通过轮廓内的描述选择不同的公差

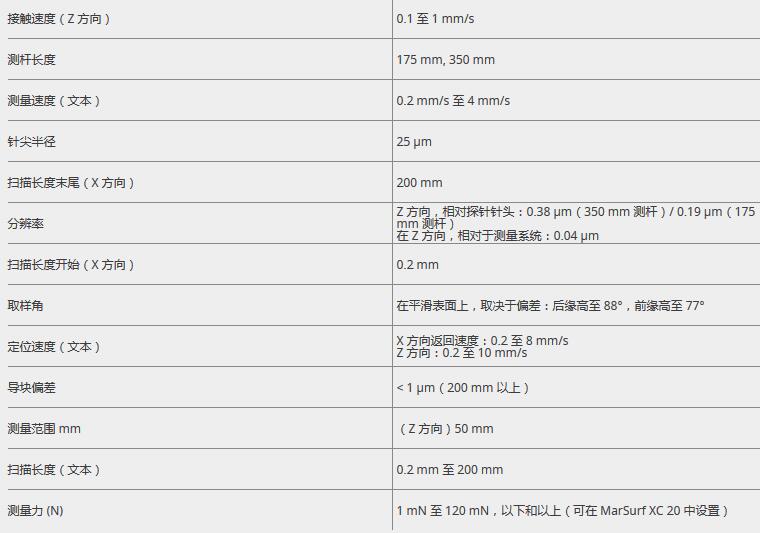

  • 技术参数:
  • XC-20-J
  • 配置清单:
  • MarSurf XC 20 包含计算机、MidRange Standard 包括 XC 20 软件和 Mahr 许可密钥
  • TFT 显示器
  • MarSurf PCV 200 驱动单元
  • MarSurf ST 500 测量立柱包含支架
  • 校准套件
  • MCP 23 手动控制面板
  • CT 300 XY 工作台
  • 可选附件:

    • MarSurf ST 750 测量立柱
    • 手动控制面板带操纵杆和显示器 MCP 21
    • 平行虎钳,V 形块
    • 设备工作台
    软件选项
    • 螺纹评定选项
    • 斜面选项
    • QS-STAT / QS-STAT Plus 选项
    • 拓扑选项

    • 应用领域:

    • 机器建造
      轴承、螺纹、螺纹柱、滚珠丝杠、轴、支架、阀门
      生产领域最需要的测量

      部分自动流程中的轮廓测量
      汽车业
      转向、刹车系统、变速箱、曲轴、凸轮轴、气缸盖
      医疗
      髋关节和膝关节内用假体的轮廓测量,医用螺丝的轮廓测量,种植牙的轮廓测量
