蔡司Calypso应用之安全平面介绍

返回列表 来源:三本 浏览:- 发布日期:2020-03-23 11:38:07【

Calypso软件是比较早开始使用安全平面的测量软件。

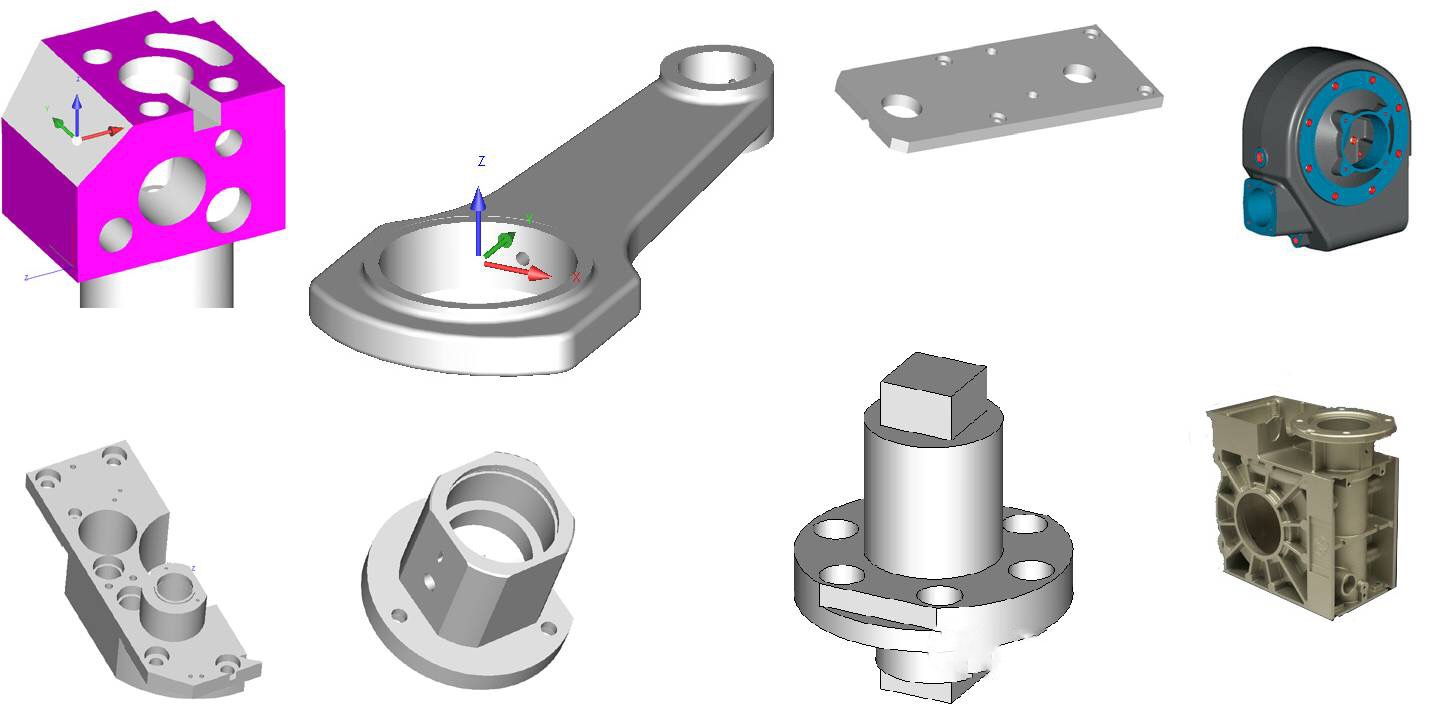

从空间运行轨迹由无数个“中间点”来控制,到以安全平面为主(中间点为辅,可以结合使用)的方式控制,对于大多数机加工零件来说,极大提高了编程的便捷性和可操作性。

只要了解其中的规律,便可实现运行路径的自动设定,极大简化了编程的工作量。


01


一. 安全平面的设定:

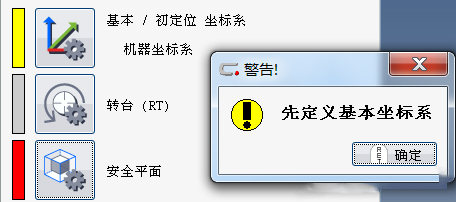

安全平面是在基本坐标系上进行的设置。从操作角度来说,必须要先建立基本坐标系,再去设定安全平面。


02

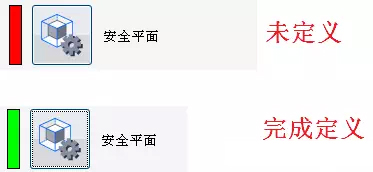

二. 安全平面对应的图标:

03

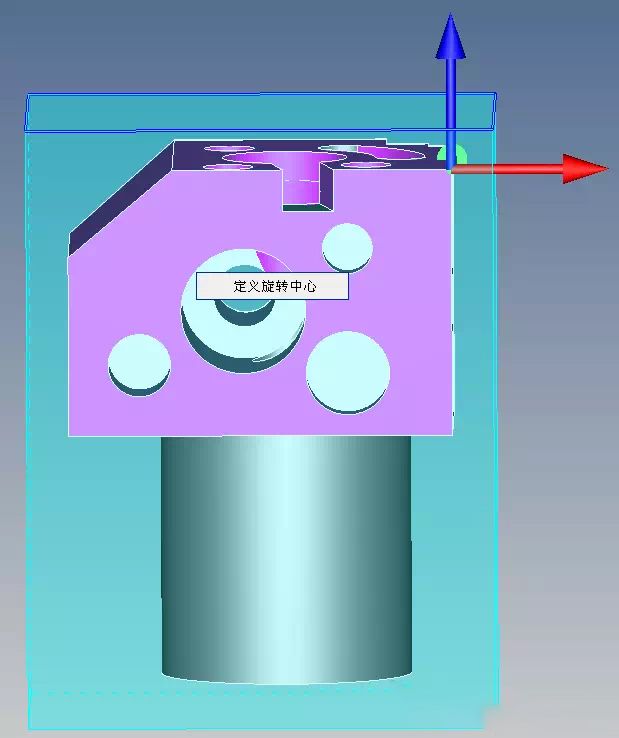

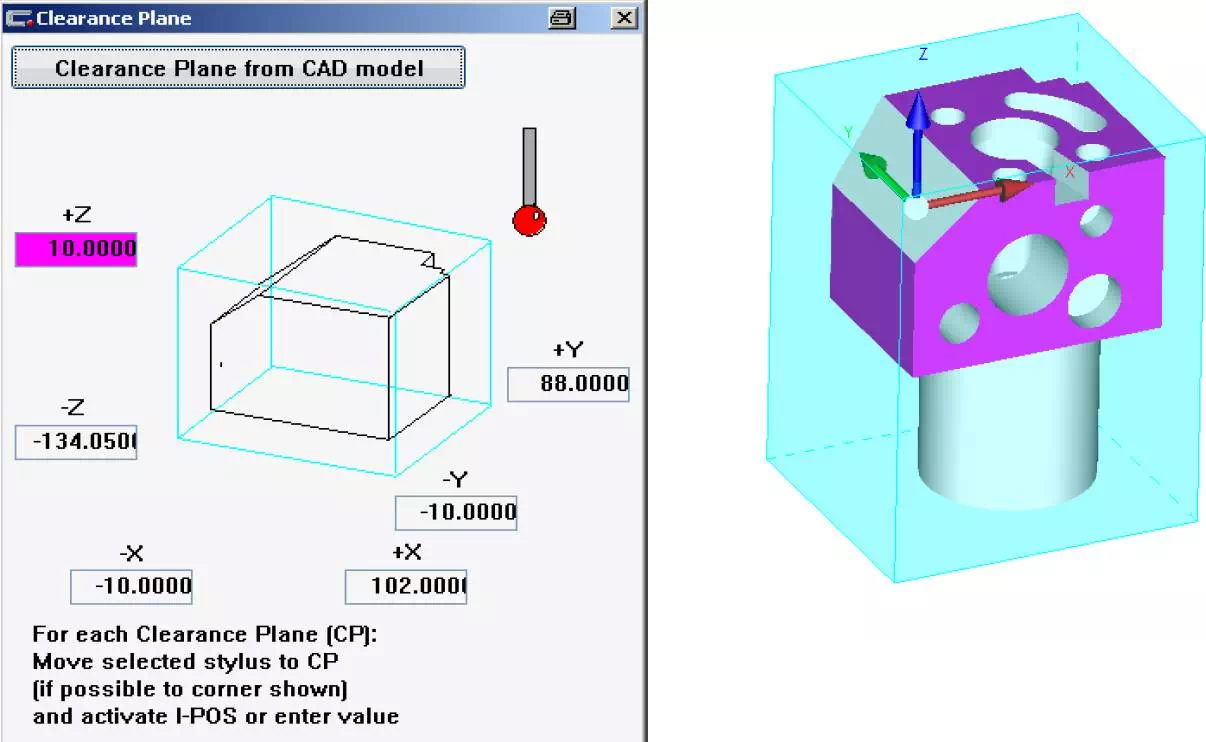

三. 安全平面的含义:包含工件的一个立方体(6面体),简言之就是把整个产品包住的一个立方体。

04


四. 安全平面的设置方法:打开“Clearance Plans”界面后

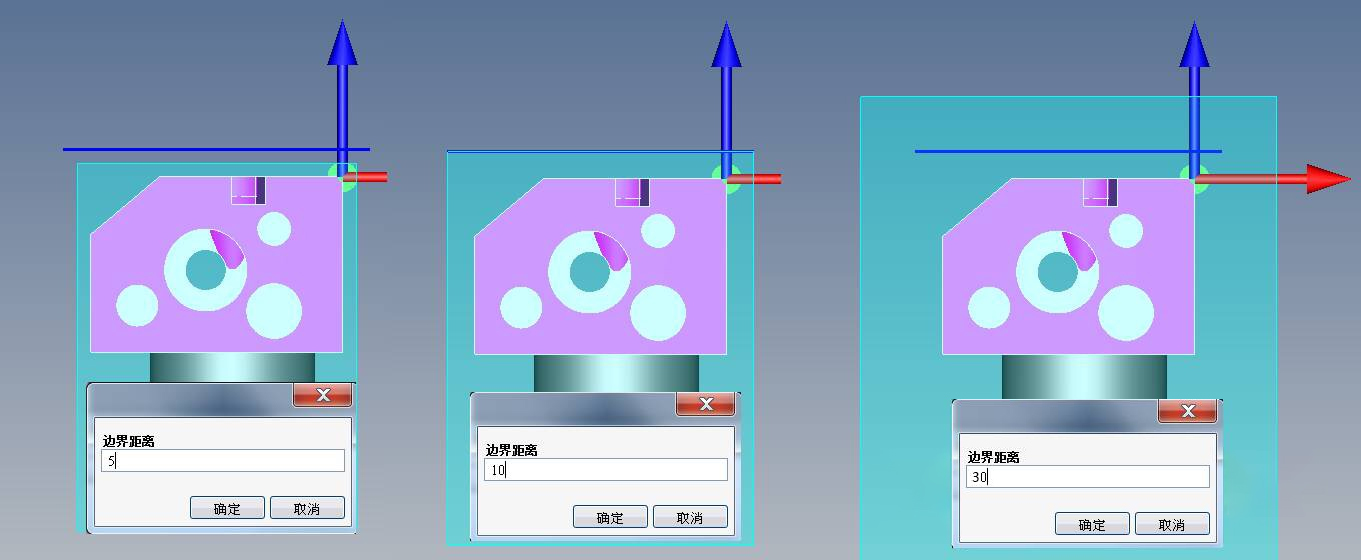

方法一::如果有CAD数模,点击从CAD模型获得安全平面,设置距离大小获得不同高度的安全平面


05

06

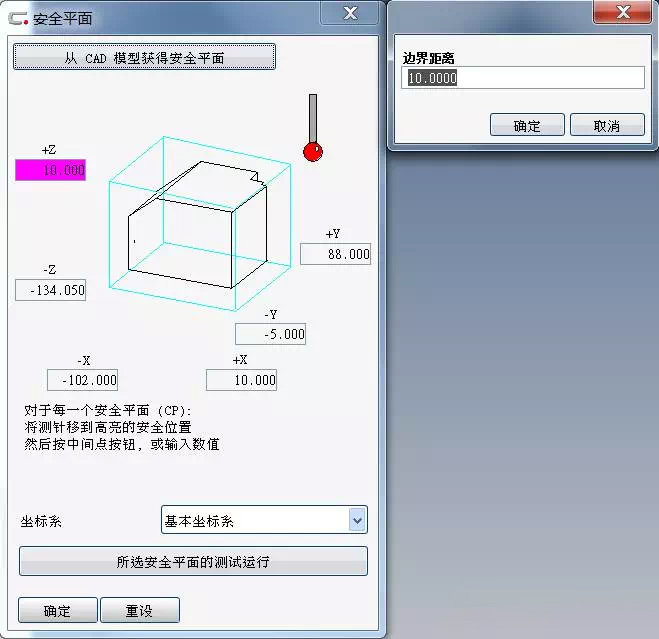

方法二::手动分别输入边界距离

一般情况下,+Z+X+Y,输入正值;-Z-X-Y,输入负值

注:正负并非绝对,但必须满足:+Z+X+Y对应的数字,要分别大于-Z-X-Y对应的数字


07

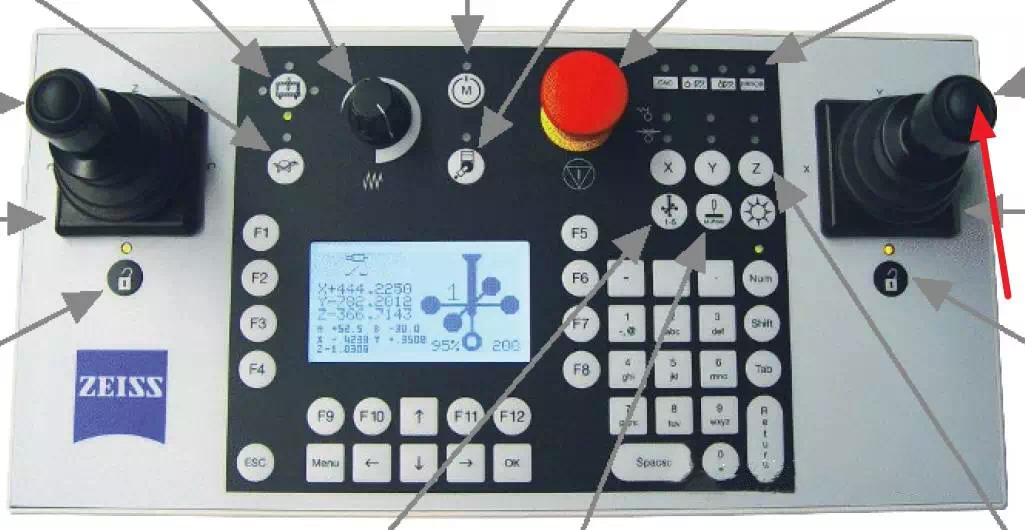

方法三:使用控制面板,将当前的测针移动到基本坐标系+Z+X+Y最大的位置,连续点击右测手柄上按钮三下,再移动到基本坐标系-Z-X-Y最大的位置,连续点击右侧手柄上按钮三下,实现安全平面定义。

点击按钮,同时就定义了坐标轴数字。前三次分别对+Z+X+Y轴赋值,后三次分别对-Z-X-Y轴赋值

注:正负并非绝对,但必须满足:+Z+X+Y对应的数字,要分别大于-Z-X-Y对应的数字


09

08


不管哪种方法定义,最终显示在安全平面界面的是6个数字。这6个数字表示的对应平面到基本坐标系原点的垂直距离。这就是为什么安全平面定义前,一定要创建基本坐标系的原因。

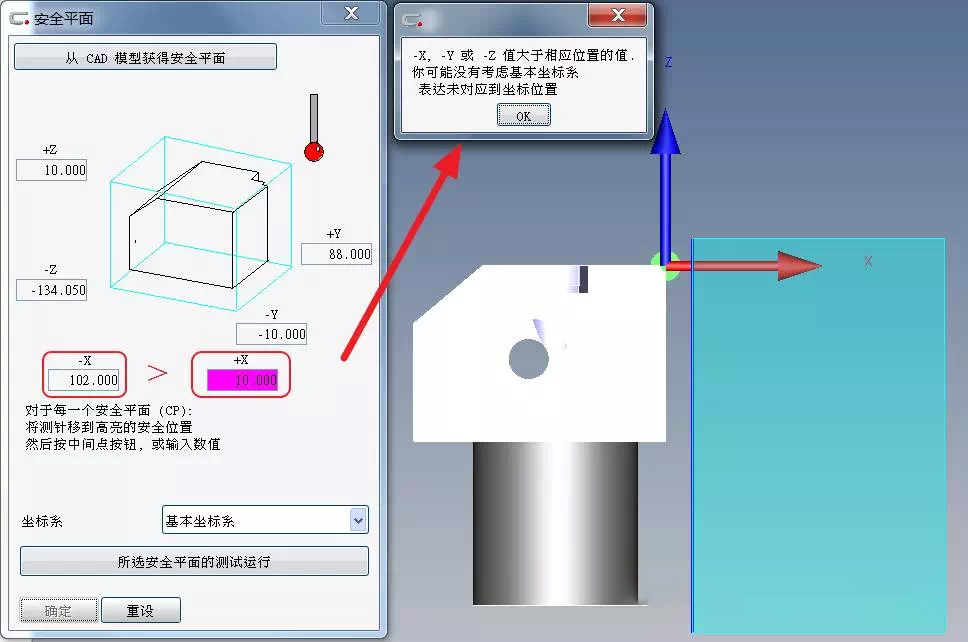

如果坐标轴对应的数值大小关系不正确,如下图中-X的值(102)大于+X的值(10),点击确定后,就会弹出如下提示框!

调整方法:修改-X和+X对应的数值


10


五. 安全平面正确设置

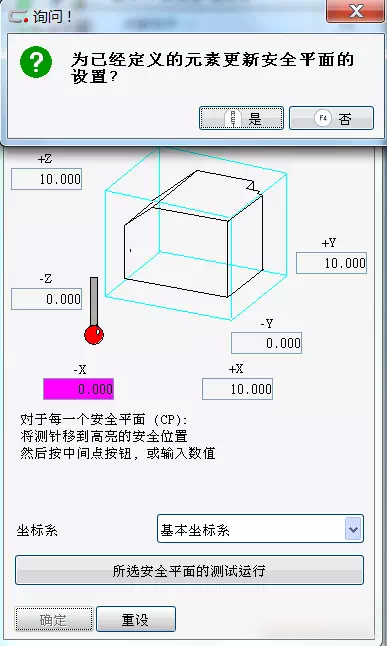

距离设置好后 - 点击“确定” - 弹出“为已经定义的元素更新安全平面的设置”

点击“否”。即完成了安全平面设置


11


12


下回继续分享蔡司Calypso应用之子安全平面操作方法!
