如何正确操作复合式影像测量仪?

返回列表 来源:三本测量 浏览:- 发布日期:2022-11-18 15:44:23【
  复合式影像测量仪主要是由机械测量与光电技术相结合的。但是它不能够单独完成测量,需要借助计算机技术。通过CCD获取数位及工件图像,通过数字图像处理技术提取各种复杂形状工件表面的坐标点,以满足复杂测量需要的测量仪器。,从而计算被测工件的实际尺寸、形状和相互位置关系。

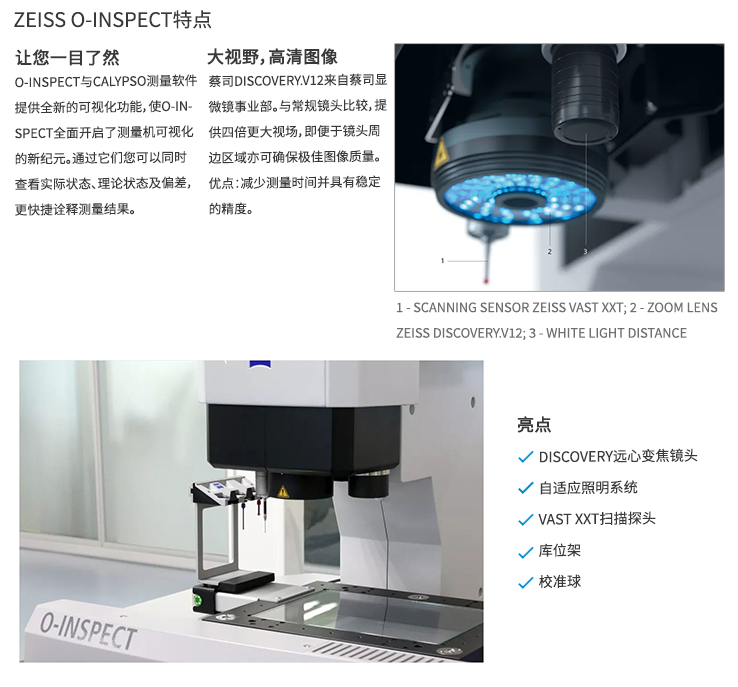

复合式影像测量仪特点


  复合式影像测量仪的测量步骤:
1、 通过上下移动光学成像系统使得成像焦平面正好处于 CCD 相机上,在图像清晰,便于准确测量几何量;
2、 通过某种手段获取尺度参数,即建立图像像素与实际物理尺寸的映射关系;
3、 然后就可以对工件中存在的几何特征量进行提取,包括点、线、圆等,其提取方式为利用各种影像测量技术;
4、 接着可以利用空间几何运算技术进一步获取各几何特征量的相互位置关系;
5、 测量结果输出,同时也可以使用编程自动测量、CAD 模型导出、SPC(统计过程控制)等功能。

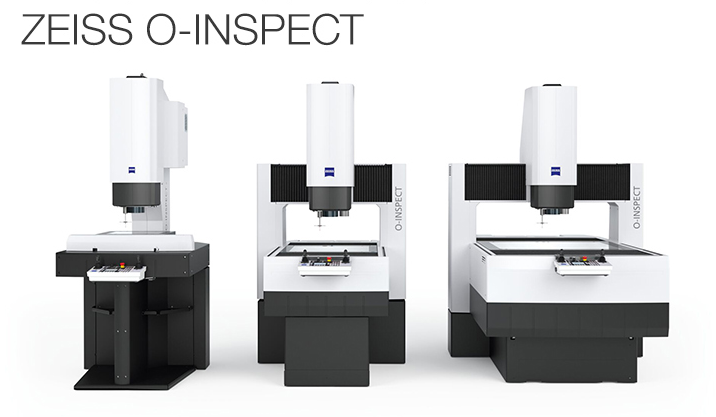

复合式影像测量仪
