型号

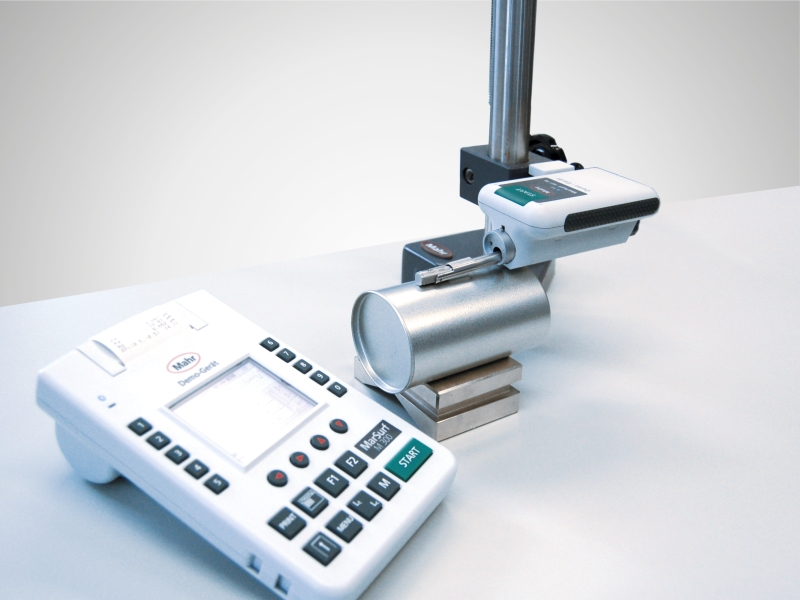

6910401 - M300 Set -2µm MarSurf

6910411 - M300 Set -5µm MarSurf

测量原则

探针法

探针法

输入

感应式滑动测头

感应式滑动测头

测量单元

可选

可选

测量范围 mm

350 µm、180 µm、90 µm（自动切换）

350 μm（0.014 英寸）

轮廓分辨率

32 nm、16 nm、8 nm（自动切换）

90 µm，180 µm，350 µm（自动切换）8 nm，16 nm，32 nm（自动切换）

垂直标尺

自动/可选

自动/可选

水平分度

取决于截止

取决于截止

日志内容

R 轮廓，MRK，P 轮廓 (MOTIF)，结果

R 轮廓，MRK，P 轮廓 (MOTIF)，结果

过滤器符合 ISO/JIS 标准

Gau?-Filter，Ls-Filter

Gau?-Filter，Ls-Filter

短行程符合 ISO/JIS

可选

可选

根据 ISO/JIS 评估长度

1.25 mm、4 mm、12.5 mm

1,25 mm, 4 mm, 12,5 mm

采样长度数量符合 ISO/JIS

可选：1-5

可选：1-5

接触速度

0.5 mm/s

0.5 mm/s

探针

2 µm

5 µm

测量力 (N)

大约 0.7 mN

大约 0.7 mN

LC-显示器

高分辨率彩色显示器，3.5 英寸，320 x 240 像素

高分辨率彩色显示器，3.5 英寸，320 x 240 像素

打印

随时间自动/手动记录

随时间自动/手动记录

打印机

热敏打印机，384 点/水平行，20 字符/行

热敏打印机，384 点/水平行，20 字符/行

打印速度

约 6 行/秒，对应于约 25 mm/s（1 英寸/s）

约 6 行/秒，对应于约 25 mm/s（1 英寸/s）

热感纸

直径 40.0 mm-1.0 mm，宽度 57.5 mm-0.5 mm，带涂层

直径 40.0 mm-1.0 mm，宽度 57.5 mm-0.5 mm，带涂层

校准功能

动态

动态

密码保护

是

是

设备设置锁

是

是

电源管理

是

是

接口

驱动装置，电源组，USB，MarConnect

驱动装置，电源组，USB，MarConnect

相对湿度

30 % 至 85 %

30 % 至 85 %

防护系统

M 300 = IP 42，RD 18 = IP 40

M 300 = IP 42，RD 18 = IP 40

运行温度范围

+5 °C 至 +40 °C

+5 °C 至 +40 °C

存储温度范围

-15 °C 至 +55 °C

-15 °C 至 +55 °C

提供的电源

NiMH 电池，容量：约 1000 次测量（取决于记录打印输出的数量和长度），插入式电源组，带三个电源插头，适用输入电源 90 V 至 264 V

NiMH 电池，容量：约 1000 次测量（取决于记录打印输出的数量和长度），插入式电源组，带三个电源插头，适用输入电源 90 V 至 264 V

驱动装置尺寸 (L x W x H) (mm)。

130 mm x 70 mm x 50 mm

130 mm x 70 mm x 50 mm

重量驱动单元

约 300 g

约 300 g

测量仪器尺寸 (L x W x H)，单位 (mm)

190 mm x 140 mm x 75 mm

190 mm x 140 mm x 75 mm

重量测量仪

约 1 kg

约 1 kg
